Giải Pháp Hiệu Chuẩn & Lập Bảng Barem Bồn Bể LSR-3D LASER SCAN

đặc điểm nổi bật

Chính Xác, An Toàn, Đột Phá Công Nghệ

Quá trình hiệu chuẩn và lập bảng barem (strapping table) cho bồn bể ngầm bằng phương pháp bơm nước truyền thống (wet calibration) luôn tốn kém thời gian, chi phí và tiềm ẩn nhiều rủi ro về môi trường.

Để giải quyết triệt để vấn đề này, hệ thống LSR-3D Laser Scan từ thương hiệu ProGauge (thuộc tập đoàn Tokheim) ra đời như một giải pháp mang tính cách mạng. Bằng việc sử dụng công nghệ thiết bị đo khoảng cách bằng tia laser độ chính xác cao, LSR-3D thực hiện quét không gian ba chiều (3D) bên trong bồn chứa để tự động tính toán thể tích và lập bảng barem chuẩn xác mà không cần sử dụng đến bất kỳ giọt chất lỏng nào.

tính năng kỹ thuật

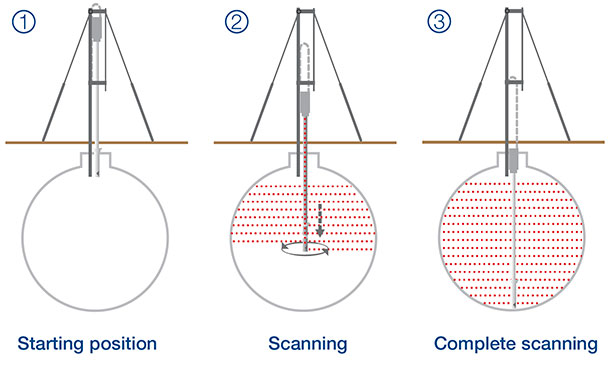

Nguyên lý hoạt động thông minh & Thích ứng mọi địa hình Hệ thống LSR-3D hoạt động dựa trên cơ chế quét đám mây điểm laser (Laser points cloud technology). Một ống dẫn quang học (Optical guide) sẽ được đưa vào bên trong bồn rỗng thông qua cửa sập (manhole) hoặc chỉ cần qua một lỗ đo nhỏ có đường kính tối thiểu 2 inch.

Tại đây, thiết bị laser sẽ thực hiện chuyển động quét dạng xoắn ốc (helical scan) để thu thập hàng loạt các tọa độ hướng trục và hướng tâm (giá trị cực). Hệ thống được thiết kế để tự động điều chỉnh phương thẳng đứng tương đối so với vị trí của bồn, giúp loại bỏ hoàn toàn các sai số trong quá trình tính toán thể tích do hiện tượng bồn chứa bị nghiêng ngầm dưới đất.

Những ưu điểm vượt trội thay đổi ngành đo lường bồn bể Được cung cấp bởi MegaTech, giải pháp LSR-3D mang lại những lợi ích vận hành và hiệu quả kinh tế cực lớn cho các trạm xăng dầu và tổng kho:

Tốc độ quét siêu tốc: Tốc độ quét cực nhanh (5 - 20 giây/vòng xoay) so với phương pháp hiệu chuẩn ướt truyền thống, giúp doanh nghiệp rút ngắn tối đa thời gian phải ngừng hoạt động bồn chứa.
Tạo bảng barem tự động (Automatic strapping table creation): Dữ liệu đám mây điểm được xử lý tức thì để tạo ra bảng dung tích bồn chính xác nhất
An toàn chống cháy nổ tuyệt đối (ATEX Certified): Hoàn toàn không có linh kiện điện tử nào tiếp xúc bên trong bồn, do đó Đạt chứng nhận ATEX (CEC 13 ATEX 074 II 2 G Ex px IIC T6 Gb), hệ thống hoạt động an toàn trong môi trường khí gas dễ cháy nổ (hazard area) không cần phải xả khí (de-gas) trước khi đo.
Thân thiện với môi trường: Việc không cần sử dụng nước, nhiên liệu hay bất kỳ chất lỏng nào để đo kiểm giúp bảo vệ môi trường và loại bỏ chi phí xử lý nước thải sau hiệu chuẩn.
Tính đa dụng cao: Thiết bị dễ dàng thiết lập và vận hành Phù hợp với mọi loại bồn bể ngầm chỉ với yêu cầu một lỗ vào tối thiểu 2 inch.

Khẳng định độ chính xác theo tiêu chuẩn đo lường quốc tế Hệ thống 3D LaserScan đáp ứng khắt khe nhất các quy định đo lường pháp định:

Độ chính xác của tia laser đạt ±1 mm.
Phù hợp hoàn toàn với tiêu chuẩn đo lường OIML R71, cho phép lập bảng barem với cấp chính xác đo lường ≤0.5% trên toàn bộ thang đo của bồn chứa.
Độ chính xác của phương pháp đo (so với phương pháp thể tích chuẩn) cực kỳ ấn tượng ở mức ±0.2%
Độ không đảm bảo đo mở rộng chỉ ở mức 0.26% - 0.1

Thông số kỹ thuật cơ bản

Nguồn điện năng: 230 Vac (Tiêu thụ 125 VA)
Phạm vi đo lường theo chiều dọc: 10 mét
Tốc độ quét: 5 ÷ 20 giây/vòng (Tiêu chuẩn là 6 giây)
Số điểm đo mỗi vòng xoay: 100 ÷ 400 điểm (Tiêu chuẩn là 200 điểm)
Chiều dài ống dẫn quang học: 3 mét
Kích thước lỗ tiếp cận tối thiểu: 2 inch
Nhiệt độ hoạt động: -10 °C ÷ +40 °C
Trọng lượng hệ thống: Khoảng 35 Kg (Đã bao gồm xe đẩy di động)

* Hiện đại hóa công tác quản lý đo lường bồn bể ngay hôm nay! Giải pháp hiệu chuẩn không dùng chất lỏng LSR-3D Laser Scan hiện đang được tư vấn và triển khai bởi Công ty TNHH Dịch vụ Kỹ thuật Mega. Hãy truy cập ngay website www.megatech.com.vn hoặc liên hệ trực tiếp với chúng tôi để trải nghiệm công nghệ đo lường bồn bể ngầm tiên tiến nhất thế giới!
